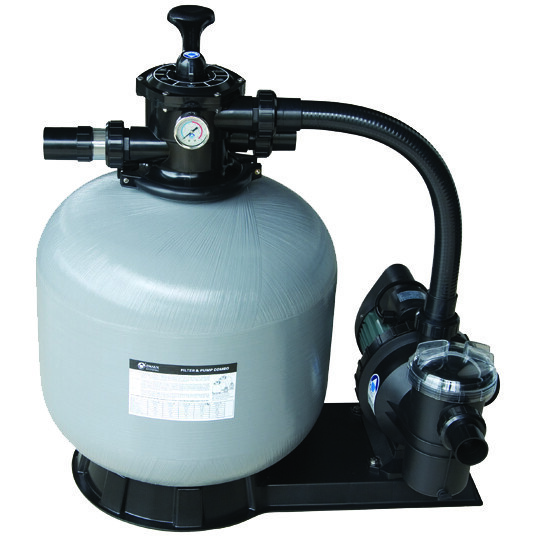

Фильтрационная система Aquaviva FSF500
- В наличии
- Код: 4820
Цену уточняйте
- +375 (17) 269-92-84
- +375 (29) 111-46-56
Заказ только по телефону
- Производительность: 11.1 м³/час
- Насос: 0,97 кВт (1.0 л.с.)
- Подключение: 50 мм
Описание товара
Подробности
фильтрационная установка FSF 500 (11,1 м3/ч, D535)
- простая установкабыстрый монтаж за счёт обжимного хомута с углом вращения на 360˚
- легкость в управлениивыбор режима работы осуществляется 6-ти позиционным вентилем
- БЫСТРЫЙ КОНТРОЛЬбыстрый контроль давления с помощью манометра высокой точности
- ДОПОЛНИТЕЛЬНАЯ ФИЛЬТРАЦИЯнасос системы оснащен префильтром с прозрачной крышкой
- качественные материалымотанный корпус фильтра из полимерного сплава и стекловолокна
- надежность и долговечностьсистема не боится коррозии, воздействия химии и UV-излучения
- тип подключенияфильтрационная установка с верхним типом подключения
Фильтрационная система Aquaviva FSF500 – оптимальное решение для механической очистки домашних бассейнов, объемом до 45 тысяч литров.
Система обеспечивает очистку воды от загрязнений механического типа тонкостью до 30 микрон.
Производительность фильтрации составляет 11.1 м3/ч (максимальное значение).
Система включает в себя установочную платформу, фильтр и насос с префильтром. Фильтр V500, с диаметром емкости 535 мм, имеет верхний тип подключения. Подсоединение к системе осуществляется через входы/выходы на 50 мм.
Для заполнения фильтровальной емкости рекомендуется применять кварцевый или стеклянный песок, с фракцией 0.5-0.8 мм. Загрузка наполнителя составляет 85 килограмм.
Циркуляция и подача воды на фильтр и обратно в бассейн обеспечивается насосом серии SC100, мощностью 0.97 кВт (1.0 л.с.).
ОСОБЕННОСТИ КОНСТРУКЦИИ
Aquaviva FSF
- Диаметр фильтрующей емкости 535 мм
- Масса песочной засыпки 85 кг
- Рекомендуемый объём бассейна 45 000 л
- Производительность фильтра 11,1 м³/час
Корпус фильтрующей бочки выполнен из полимерного сплава, укрепленного стекловолокном. Тип корпуса фильтра – мотанный.
Благодаря специальному покрытию, фильтр может размещаться под открытым небом в течение многих лет.
Максимальное давление на фильтр составляет до 2.5 Бар. Температурный диапазон обрабатываемой жидкости до +43 °С.
Обжимной хомут, который может вращаться на 360 градусов, крепится к управляющему клапану и упрощает монтаж фильтра.
Внизу емкости расположен дренажный клапан с пробкой
ПРОПУСКНАЯ СПОСОБНОСТЬ Aquaviva FSF НА ОСНОВЕ ДВИГАТЕЛЯ 220 В/50 ГЦ
тЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Aquaviva FSF
| Код | Модель | Фильтр | Насос | Соединение | Песок (кг) | A (мм) | B (мм) | C (мм) | D (мм) | Производительность |
|---|---|---|---|---|---|---|---|---|---|---|
| 88032009 | FSF350-6W | V350 | SS 033 | 1.5" / 50 мм | 20 | 160 | 680 | 555 | 355 | 4.32 м³/ч |
| 88032110 | FSF400-6W | V400 | SS 050 | 1.5" / 50 мм | 35 | 175 | 759 | 760 | 410 | 6.48 м³/ч |
| 88032211 | FSF450-6W | V450 | SS 075 | 1.5" / 50 мм | 45 | 210 | 813 | 760 | 455 | 8.10 м³/ч |
| 88032324 | FSF500-6W | V500 | SC 100 | 1.5" / 50 мм | 85 | 235 | 856 | 760 | 535 | 11.10 м³/ч |
| 88032425 | FSF650-6W | V650 | SC 150 | 1.5" / 50 мм | 145 | 300 | 961 | 760 | 635 | 15.60 м³/ч |
| Код | 88032009 | 88032110 | 88032211 | 88032324 | 88032425 |
|---|---|---|---|---|---|
| Модель | FSF350-6W | FSF400-6W | FSF450-6W | FSF500-6W | FSF650-6W |
| Фильтр | V350 | V400 | V450 | V500 | V650 |
| Насос | SS 033 | SS 050 | SS 075 | SS 100 | SS 150 |
| Соединение | 1.5" / 50 мм | 1.5" / 50 мм | 1.5" / 50 мм | 1.5" / 50 мм | 1.5" / 50 мм |
| Песок (кг) | 20 | 35 | 45 | 85 | 145 |
| A (мм) | 160 | 175 | 210 | 235 | 300 |
| B (мм) | 680 | 759 | 813 | 856 | 961 |
| C (мм) | 555 | 760 | 760 | 760 | 760 |
| D (мм) | 355 | 410 | 455 | 535 | 635 |
| Производительность | 4.31 м³/ч | 6.48 м³/ч | 8.10 м³/ч | 11.10 м³/ч | 15.60 м³/ч |
РАЗБОРНАЯ СХЕМА ФИЛЬТРАЦИОННОЙ УСТАНОВКИ Aquaviva FSF
| № | Артикул | Название | Кол-во |
|---|---|---|---|
| 1 | 88280105 | 1.5" клапан с верхним типом подключения | 1 |
| 2 | 89280101 | 1.5" соединительная муфта со смотровым окном | 1 |
| 3 | 06011029 | Маслянный манометр | 1 |
| 3 | 01111048 | Уплотнительное соединение | 1 |
| 4 | 89280102 | 1.5" соединительная муфта | 1 |
| 5 | 89032004 | FSF350-6W соединительный шланг | 1 |
| 5 | 89032103 | FSF400-6W соединительный шланг | 1 |
| 5 | 89032201 | FSF450-6W соединительный шланг | 1 |
| 5 | 89032301 | FSF500-6W соединительный шланг | 1 |
| 5 | 89032401 | FSF650-6W соединительный шланг | 1 |
| 6 | 02011104 | Уплотнительное соединение для насоса | 1 |
| 7 | 08030007 | FSF350-6W Насос (SS033) | 1 |
| 7 | 88022403 | FSF400-6W Насос (SS050) | 1 |
| 7 | 88022404 | FSF450-6W Насос (SS075) | 1 |
| 7 | 88021705 | FSF500-6W Насос (SC100) | 1 |
| 7 | 88021707 | FSF650-6W Насос (SC150) | 1 |
| 8 | 89032001 | Винты | 1 |
| 9 | 01181052 | Фиксаторы | 1 |
| 10 | 89010107 | Сливная пробка | 2 |
| 11 | 01111056 | FSF350-6W Подствака | 4 |
| 11 | 01111053 | FSF400-FSF450 Подствака | 1 |
| 12 | 01172007 | Сепаратор для забора очищенной воды (115mm) | 8 |
| 12 | 01172008 | Сепаратор для забора очищенной воды (126mm) | 8 |
| 13 | 89010106 | V350 Коллектор фильтра | 1 |
| 13 | 89010116 | V400 Коллектор фильтра | 1 |
| 13 | 89010105 | V450 Коллектор фильтра | 1 | 13 | 89010104 | V500 Коллектор фильтра | 1 |
| Основные | |
|---|---|
| Производитель | Aquaviva |
| Страна производитель | Китай |
| Пользовательские характеристики | |
| Вес (кг) | 30.5 |
| Гарантия | 12 месяцев |
| Диаметр фильтра, мм | 535 |
| Дополнительно | Насос 0.97 кВт (1 л.с.), 220В, IPX5, 1306-ходовой кран для смены режимов |
| Загрузка песка, кг | 85 |
| Комплектация | Фильтр V500Насос SC1006-режимный клапан MPVСоединительные муфты для подключения к трубе под вклейку 50 ммИнструкция |
| Корпус фильтра | Полипропилен, усиленный стекловолокном |
| Макс. объем обслуживаемого бассейна, л. | 46 000 |
| Макс. пропускная способность, м³/час | 11.1 |
| Максимальное рабочее давление, Бар | 2.5 Бар |
| Назначение фильтра | Домашние бассейны |
| Площадь фильтра, м² | 0.22 |
| Размер | Диаметр: 760 мм, высота: 856 мм |
| Скачиваемые материалы | ИнструкцияВзрывная схема изделияОфициальный товарный буклет |
| Соединение | 50 мм |
| Тип подключения | Верхнее |
| Тип фильтра | Песочный |
| Устойчивость к корозии и ультрафиолету | Да |
| Фракция песка, мм | 0.5 - 0.8 |
| Артикул | 4820 |
