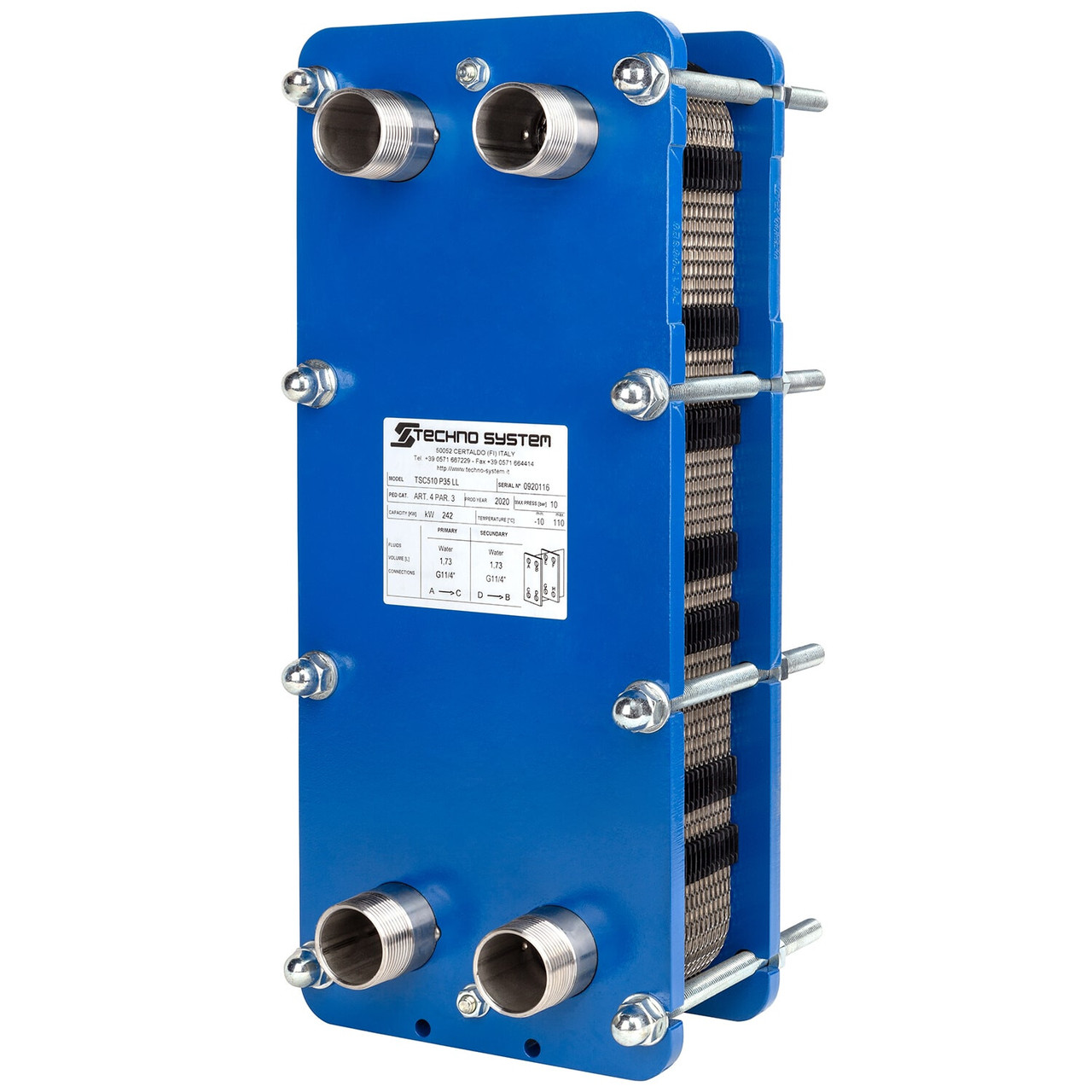

Теплообменник пластинчатый Techno System 316L

- Нет в наличии
Цену уточняйте
- +375 (17) 269-92-84
- +375 (29) 111-46-56
Techno System 316L имеет универсальную модульную конструкцию. Стальной корпус и пластины, а также прокладки из атмосферостойкого каучука гарантируют стабильную и бесперебойную работу оборудования. Благодаря большой площади теплообмена, теплообменник обеспечивает максимальный уровень тепловой эффективности.
- Мощность: от 140 до 819 кВт
- Корпус и пластины из стали AISI 316
Подпишитесь, чтобы получить уведомление, когда товар появится в наличии
Описание товара
Подробности
- Мощность от 140 до 819 кВт
- Пластины из нержавеющей стали
- Идеальное решение для подогрева больших бассейнов и аквапарков
- Максимальное рабочее давление 10 бар
- Сделано в Италии
Пластинчатый теплообменник Techno System 316L
Пластинчатый теплообменник Techno System 316L - идеальное решение для эффективного обогрева коммерческих бассейнов, спорткомплексов и аквапарков.
Techno System 316L устойчив к высокому давлению до 10 бар и не подвержен коррозии. Пластины из стали марки AISI 316 обеспечивают большую площадь теплопередачи. Эффективность работы поддерживается на высоком уровне в температурном диапазоне от -10 до 100°C.
Стальной корпус с эпоксидным покрытием, стальные пластины и прокладки из атмосферостойкого каучука обеспечивают длительную бесперебойную работу оборудования.
Теплообменник Techno System 316L подходит для отопления и снабжения горячей водой жилых домов, гостиниц, больниц и промышленных предприятий, в том числе с использованием радиаторных панелей и солнечных батарей. Используется для пастеризации напитков. Применим для кондиционеров, систем с кухонными плитами и отопительными печами.


Технические характеристики
пластинчатых теплообменников Techno System 316L
Модель | Techno System 140 кВт 316L | Techno System 242 кВт 316L | Techno System 287 кВт 316L | Techno System 446 кВт 316L | Techno System 672 кВт 316L | Techno System 819 кВт 316L |
---|---|---|---|---|---|---|
Количество пластин, шт | 19 | 35 | 39 | 19 | 33 | 39 |
Мощность, кВт | 140 | 242 | 287 | 446 | 672 | 819 |
Площадь теплопередачи, м2 | 0,816 | 1,584 | 1,776 | 2,873 | 5,239 | 6,253 |
Толщина пластин, мм | 0,5 | 0,5 | 0,5 | 0,6 | 0,6 | 0,6 |
Вес пустого теплообменника, кг | 25,99 | 30,01 | 30,79 | 126,26 | 133,78 | 137 |
Вес полного теплообменника, кг | 27,82 | 33,47 | 34,66 | 133,91 | 147,38 | 153,15 |
Объем контура горячей/холодной стороны, л | 0,918 | 1,734 | 1,938 | 3,825 | 6,8 | 8,075 |
Рабочая температура,°C | от -10 до 100 | от -10 до 100 | от -10 до 100 | от -10 до 100 | от -10 до 100 | от -10 до 100 |
Рабочее давление, бар | 10 | 10 | 10 | 10 | 10 | 10 |
Тестовое давление, бар | 14,3 | 14,3 | 14,3 | 14,3 | 14,3 | 14,3 |
Горячая сторона | ||||||
Температура воды на входе/выходе, °C | 90/70 | 90/70 | 90/70 | 90/70 | 90/70 | 90/70 |
Скорость протока, м³/ч | 6,2 | 10,71 | 12,7 | 19,74 | 29,75 | 36,25 |
Перепад давления, кПа | 25,54 | 25,04 | 26,62 | 23,28 | 23,26 | 23,73 |
Холодная сторона | ||||||
Температура воды на входе/выходе, °C | 20/35 | 20/35 | 20/35 | 20/35 | 20/35 | 20/35 |
Скорость протока, м³/ч | 8,07 | 13,94 | 16,54 | 25,7 | 38,72 | 47,19 |
Перепад давления, кПа | 48,65 | 47,13 | 49,91 | 50,06 | 48,88 | 49,24 |
Габариты
пластинчатых теплообменников Techno System 316L
Techno System 140 кВт 316L
Techno System 242 кВт 316L
Techno System 287 кВт 316L
Techno System 446 кВт 316L
Techno System 672 кВт 316L
Techno System 819 кВт 316L
Модель | Techno System 140 кВт 316L | Techno System 242 кВт 316L | Techno System 287 кВт 316L | Techno System 446 кВт 316L | Techno System 672 кВт 316L | Techno System 819 кВт 316L |
---|---|---|---|---|---|---|
A, мм | 204 | 204 | 204 | 312 | 312 | 312 |
B, мм | 86 | 86 | 86 | 140 | 140 | 140 |
C, мм | 490 | 490 | 490 | 963 | 963 | 963 |
D, мм | 381 | 381 | 381 | 690 | 690 | 690 |
E, мм | 116 | 191 | 191 | 447 | 447 | 447 |
F, мм | 50,35 | 92,75 | 103,35 | 66,5 | 115,5 | 136,5 |
G, мм | 32 | 32 | 32 | 65 | 65 | 65 |
H, мм | - | - | - | 185 | 185 | 185 |
S1/S2, мм | 14/12 | 14/12 | 14/12 | 20/20 | 20/20 | 20/20 |
Поверхность пластины, м2 | 0,048 | 0,048 | 0,048 | 0,169 | 0,169 | 0,169 |
Объем воды между двумя пластинами, л | 0,102 | 0,102 | 0,102 | 0,425 | 0,425 | 0,425 |
Вес пластины, кг | 0,29 | 0,29 | 0,29 | 0,8 | 0,8 | 0,8 |
Толщина пластины, мм | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Вес рамы, кг | 25 | 25 | 25 | 135 | 135 | 135 |
Зажимные болты | M12 х 8 | M12 х 8 | M12 х 8 | M16 х 12 | M16 х 12 | M16 х 12 |
Варианты подключения
пластинчатых теплообменников Techno System 316L
Для теплообменника Techno System 316L предусмотрено 3 типа подключения.
Указывайте нужный тип крепления трубы к теплообменнику и ее диаметр при оформлении заказа.
стали (STD)
Techno System 140 кВт 316L
Techno System 242 кВт 316L
Techno System 287 кВт 316L
стали (STD)
Techno System 446 кВт 316L
Techno System 672 кВт 316L
Techno System 819 кВт 316L
Techno System 140 кВт 316L
Techno System 242 кВт 316L
Techno System 287 кВт 316L
Techno System 446 кВт 316L
Techno System 672 кВт 316L
Techno System 819 кВт 316L
Techno System 140 кВт 316L
Techno System 242 кВт 316L
Techno System 287 кВт 316L
Techno System 446 кВт 316L
Techno System 672 кВт 316L
Techno System 819 кВт 316L
Схема установки
пластинчатого теплообменника Techno System 316L

Techno System - итальянский производитель пластинчатых теплообменников для любых систем или технологических процессов, от небольших решений для дома до специализированных продуктов для огромных промышленных комплексов.
Продукция Techno System широко представлена на территории Италии и за ее пределами. Компания придерживается высоких стандартов качества:
Соответствие всем этим стандартам гарантирует максимальную производительность и энергосбережение.
Внимание компании Techno System к потребностям клиентов является гарантией высокого качества продукции и способствует решению даже самых сложных проблем и системных требований.
Основные | |
---|---|
Страна производитель | Италия |
Пользовательские характеристики | |
Вариант | Теплообменник пластинчатый Techno System 140 кВт 316L |
Гарантия | 12 месяцев |
Давление на 1-й контур, Бар | 10 |
Давление на 2-й контур, Бар | 10 |
Дополнительно | Подходит для соленой и морской воды |
Комплектация | Теплообменник Techno System 316LИнструкция |
Максимальное рабочее давление, Бар | 10 |
Материал корпуса | Сталь покрытая эпоксидной смолой |
Монтаж | Напольная и настенная установка |
Мощность | 819 кВт |
Нагревательный элемент | Нержавеющая сталь |
Подходит для соленой или морской воды | Нет |
Производитель | Techno System |
Скачиваемые материалы | ИнструкцияТехническая спецификация для TSC 140 кВтТехническая спецификация для TSC 242 кВтТехническая спецификация для TSC 287 кВтТехническая спецификация для TSC 446 кВтТехническая спецификация для TSC 632 кВтТехническая спецификация для TSC 819 кВт |
Температурные ограничения первого контура теплообменника | 100 ℃ |
Тип теплообменника | Пластинчатый |
Артикул | 20830-20829-20828-20764-20827-20826 |
